  • 楼主(阅:19608/回:0)CDW-60/80等双压缩机低温仪示意图及常见故障排除

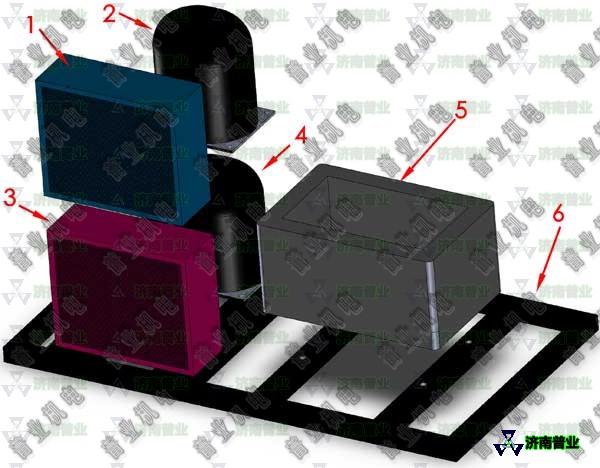

    1.一级冷凝器(散热器)  2.一级压缩机   3.二级冷凝器(散热器)   4.二级压缩机   5.制冷槽   6.机架

    正常工作:
    ①.确认酒精放出口关闭的情况下,向制冷槽内加入足够量(以酒精完全淹没制冷铜管为宜)的95°(酒精度)以上的无水乙醇;
    ②.将试样筐放入制冷槽后,将试样放入试样筐;
         试样或试样筐不能放置在影响搅拌扇叶工作的范围内;
         盖好制冷槽上盖;
    ③.打开电源开关,侧面散热风扇工作,温控仪正常工作;
         在温控仪上设置欲制冷的温度;
         将温度传感器插入制冷槽的专用插口,温控仪显示制冷槽内的实际温度;
         如需温度到达报警功能,打开报警开关;
    ④.打开搅拌开关,搅拌电机工作;
    ⑤.打开制冷开关,一级压缩机工作,一级冷凝器(散热器)的风扇开始工作,将风从冷凝器吹向压缩机
    ⑥.一级压缩机 工作3-10分钟后,二级压缩机工作,此时制冷槽内的温度开始下降并在温控仪实时显示出来;
    ⑦.制冷槽内温度降到设定温度后,蜂鸣器报警;温控仪记录、显示保温时间;
    ⑧.一般在报警5 — 10分钟后,将试样用试样钳夹出试验;
    ⑨.关闭报警开关,关闭制冷开关;温度回升至对人体无害时,关闭搅拌开关;关闭电源开关;
    ⑩.放出酒精;

    故障现象

    故障原因&处理措施

    不制冷压缩机不工作制冷管路压力大压缩机过热自动保护
    查看压缩机供电压缩机继电器接触不良或损坏
    压缩机电源线或其他接插件接触不良
    冷凝器风扇不工作查看风扇供电风扇电源线或接插件接触不良
    压缩机、冷凝器风扇均工作制冷剂泄露补充制冷剂
    制冷速度慢
    冷凝器风扇不工作查看风扇供电风扇电源线或接插件接触不良
    冷凝器风扇正常工作制冷剂泄露补充制冷剂
    温控仪报警显示“- - - -”
    温度传感器未插插好温度传感器
    温度传感器接触不良维修温度传感器
    温度传感器损坏更换温度传感器
    保不住温
    到设定温度,波动幅度大温控仪参数设置不符修改PID等参数(咨询我们)

    到设定温度,一直在制冷

    (温度下降)

    加热器未正常工作
    加热器连线或接插件接触不良
    加热器损坏
    固态继电器损坏
    温控仪输出到固态继电器连线错误
    温控仪损坏
